FASTEX
Welle-Nabe-Verbindungen spielen eine bedeutende Rolle in industriellen Anwendungen. Um eine effiziente und sichere Übertragung von Drehmoment und Leistung zu gewährleisten, gibt es eine Vielzahl von Varianten. Diese Varianten werden in drei Gruppen eingeteilt: formschlüssige, stoffschlüssige und reibschlüssige Verbindungen. Die Fastex Baureihe von Flender erweitert das Produktprogramm um spielfreie und kompakte Spannelemente für reibschlüssige Verbindungen und bietet damit eine weitere Möglichkeit zur Verbindung von Welle und Nabe.
Die Spannelemente von Flender zeichnen sich durch eine hohe Leistungsdichte aus und gewährleisten eine sichere Übertragung von Drehmomenten, Axialkräften und Biegemomenten. Die kompakte Dimensionierung der Komponenten, Materialeinsparungen und Bearbeitungsmöglichkeiten durch den Einsatz ungenutzter Wellen und geringe Flächenpressungen an den Kontaktflächen sorgen für eine bauteilschonende Verbindung und erhöhen die Wirtschaftlichkeit, Effizienz und Sicherheit industrieller Anwendungen, indem ein oder mehrere kegelförmige Druckringe auf eine entsprechende kegelförmige Druckhülse aufgeschoben werden. Durch das Aufschieben der konischen Druckringe entsteht eine radiale Ausdehnung, die an den Kontaktflächen Radialkräfte erzeugt und somit den Reibschluss zwischen den beteiligten Teilen sichert.
SONDERAUSFÜHRUNGEN der FASTEX
Bauformen der FASTEX

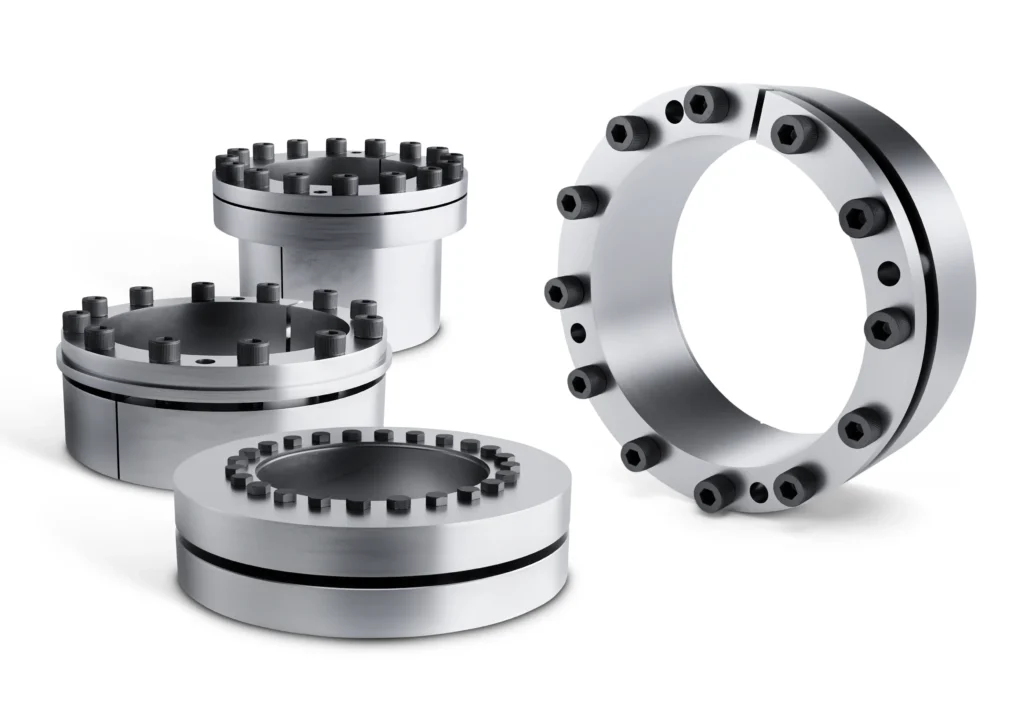

FASTEX-Innenspannsätze: IC110, IC120, IC130, IC210, IC220, IC230, IC240, IC250, IN110, IN220
FASTEX-Außenspannsätze: EC210, EC220
Eigenschaften
Spielfrei, einfach auszurichten
Hohe Leistungsdichte
Problemloser Einsatz in den Flender-Kupplungen
Kompakte Bauform, hohe Rundlaufgenauigkeit
Niedrige Flächenpressung
Übertragung von Drehmomenten, Axial- und Querkräften, Biegemomenten
Schnelle Montage und Demontage
Lösbare Verbindung, wiederverwendbar
Perfekt geeignet für den Reversierbetrieb
Anwendungsgebiete
Kettenantriebe
Riemenantriebe
Aufzüge
Krane
Sägewerke
Förderbänder
Mining
Mühlen
Mischer
Flurförderfahrzeuge
Pumpen
Landmaschinen
Kompressoren
Pressen
Brecher
Zerkleinerer
Verpackungsmaschinen
Kabelwickelmaschinen
Paternoster
Industrieöfen
Extruder
Papiermaschinen
Reaktoren
Marinetechnik
Textilanlagen
Lüfter
Druckanlagen
Trockner
Turbinen
Drehmomentbereich
5 Nm bis 1.915.000 Nm (auf Anfrage bis 7.394.000 Nm)
Temperaturbereich
- 20 °C bis + 160 °C
Downloads
Weitere technische Informationen sowie Bildmaterial finden Sie im Produktkatalog dieser Kupplungsbaureihe.
Weitere Downloads:
Montageanleitung FASTEX IC250 DE
Montageanleitung FASTEX IC220 DE
Montageanleitung FASTEX IN110 DE
Montageanleitung FASTEX IC210 DE
Montageanleitung FASTEX IC230 DE
Montageanleitung FASTEX IC240 DE
Montageanleitung FASTEX IC130 DE
Montageanleitung FASTEX IN220 DE
Montageanleitung FASTEX EC210 DE
Montageanleitung FASTEX IC110 DE
